2、產品介紹

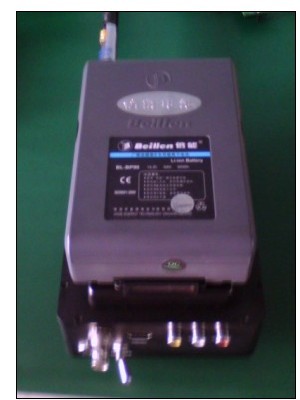

2.1、HD1080PA功能介紹
HD1080PA 無線高清圖像實時傳輸系統，是我公司生產的廣播級高清晰的圖像實時傳輸系統。采用當前領先的COFDM調制技術，有相對窄的空中帶寬（2/2.5/4/8MHz）和很強的抗多徑干擾能力，克服模擬技術和常規調制技術下圖像傳輸多徑反射及遮擋所帶來的困擾，實現在高速運動中拍攝并實時非視距傳輸高質量圖像，特別適合于復雜環境下使用；視音頻編碼采用H.264/MPEG-2標準，清晰度達到1080P高清分辨率（1920*1080兼容720P、480P及標清），支持數字接口及模擬接口；有數字視音頻SDI、HDMI輸入接口；有模擬視音頻接口CVBS復合輸入。具有畫質清晰、色彩亮麗、圖像流暢的特點。

2.1.1、應用范圍
　　主應用于廣電轉播、廣電直播等方面；在廣播領域、體育轉播、社會新聞、空中實況、演播室、登山探險有著不可替代的地位。
可應用于公安、消防、 交警、人防應急、城管執法、環保監控、三防應急、水利防汛、電力搶險、鐵路搶險、海事執法、海監巡查、海關邊防、碼頭監控、森林防火、油田防盜、軍事偵察、電視轉播等. 適合城區、海上、山地等多種復雜環境中高質量圖像的實時移動傳輸。

2.1.2、產品特點
適合高速數據傳輸，速率一般大于 4M bps ，滿足高質量視音頻的傳輸 。高質量的視音頻除對攝像機的要求外，對編碼流、信道速率要求十分高。
COFDM 技術每個子載波可以選擇 QPSK 、 16QAM 、 64QAM 、4 QAM 等高速調制，合成后的信道速率一般均大于4M bps 。因此，可以傳輸 H.264/MPEG-2 中 4:2:0 、 4:2:2 等高質量編解碼，接收端圖像分辨率可高達1920*1080并往下兼容 ，滿足后期分析、存儲、編輯等要求。
2.1.3、COFDM抗電磁干擾性能
對抗頻率選擇性衰落或窄帶干擾及信號波形間的干擾性能優越，通過各個子載波的聯合編碼，具有很強的抗衰落能力。在單載波系統中（如數字微波，擴頻微波等），單個衰落或干擾能夠?qū)е抡麄�通信鏈路失敗，但是在多載波 COFDM 系統中，僅僅有很小一部分子載波會受到干擾，并且這些子信道還可以采用糾錯碼來進行糾錯，確保傳輸?shù)牡驼`碼率。COFDM技術對克服反射（多路徑干擾），克服運動多普勒效應和對抗各種干擾有著優秀的表現，因此它能在高速相對運動中可靠傳輸。

2.1.4、信道利用率很高
這一點在頻譜資源有限的無線環境中尤為重要；當子載波個數很大時，系統的頻譜利用率趨于 2Baud/Hz 。

2.1.5、單兵設備應用形式
適用于單兵～車、單兵～指揮中心。由于設備功率小，工作人員可單兵背負式進行現場小范圍移動式高清晰圖像傳輸，視距下可傳輸60公里。

2.1.6、產品特性
 工作頻段可在300MHz～900MHz可調
 豐富視音頻接口：數字SDI、HDMI接口及模擬CVBS復合輸入
 高質量的數字視頻處理及H.264/MPEG-2視頻編解碼，高清畫質
 極短的編碼延時，端到端為200毫秒
 高速移動及多徑干擾下可穩定傳輸圖像、語音
 強大的NLOS非視距傳輸能力
 具有空間分集接收能力
 具有加密功能
 發射功率(1～5W連續可調)
 根據客戶要求，各種形式可定制

2.2、技術指標
2.2.1、發射機
射頻調制部分
 工作頻段： 300MHz～900MHz，頻率可定制
 調制方式： COFDM
 輸出功率： 1～5W，通過控制面板調節
 信道帶寬： 2/2.5/4/8MHz
 加密方式： AES/AES2/DES/DES2
 保護間隔： 1/32，1/16，1/8，1/4
系統部分
 符合H.264/MPEG-2技術標準
 碼流： 2Mbps～12Mbps
 系統延時： 200ms
 誤碼率： ≤10-6
 傳輸距離： 機載使用＞100公里 ；海事應用：＞70公里；城區應用＞3公里；郊區應用＞5公里
 使用方式： 單兵式
音視頻部分
 壓縮格式： H.264/MPEG-2
 視頻輸入： 數字SDI、HDMI; 模擬CVBS視音頻
 音頻輸入： 左右聲道
 圖像清晰度： 1080P（1920*1080）兼容720P、480P及標清@幀率為25幀/秒
 視頻輸入物理接口： BNC母頭、HDMI標準接口、蓮花母頭
 音頻輸入物理接口： BNC母頭、HDMI標準接口、蓮花母頭
其它部分
 供電： AC220V或DC14V
 外形尺寸：185 mm×115 mm×50 mm (L×W×H)
 重量： 1.75kg（不含電池）

2.2.2、接收機
射頻解調部分
 接收頻率： 300MHz～900MHz
 解調技術： COFDM
 信道帶寬： 2/2.5/4/8MHz
 加密方式： AES/AES2/DES/DES2
 接收靈敏度： -94dBm
系統部分
 接收極化： 垂直極化
 接收技術： 空間分集接收技術
 濾波技術： 內置高性能腔體濾波技術
音視頻部分
 解壓格式： H.264/MPEG-2
 視頻輸出： 數字HDMI、模擬CVBS視音頻
 音頻輸出： 左右聲道
 圖像清晰度： 1080P（1920*1080）兼容720P、480P及標清@幀率為25幀/秒
 視頻輸出物理接口： HDMI標準接口、BNC母頭
 音頻輸出物理接口： HDMI標準接口、BNC母頭
其它部分
 指示燈： 電源指示燈、工作狀態指示燈
 供電： AC 220V
 外形尺寸： 1U，19英寸機箱
 重量： 2.0kg

3、常規基本方案
3.1、示意圖

3.2、拓撲圖

3.3、方案應用介紹
總體的傳輸路徑是：單兵～通信指揮車～本地指揮中心～網絡至各省市指揮中心。由前端工作人員背負發射設備將現場視、音頻信號傳輸?shù)酵ㄐ胖笓]車；通信指揮車作為接力中繼把無線信號延伸至本地指揮中心；本地指揮中心可直接將一路音視頻信號接入監視器進行實時監控與調試指揮，另一路直接通過城域網或廣域網傳輸?shù)饺珖∈兄笓]中心；指揮中心可直接將音視頻信號接入監視器進行實時監控，同時可以利用網絡監控，接入PC瀏覽音視頻及錄像等操作。
